Q-SYS PL-CA
Enceinte coaxiale large bande à deux voies
La famille Q-SYS PL-CA est composée d’enceintes coaxiales large bande à deux voies assurant une couverture symétrique large dans un boîtier compact. Ces enceintes sont idéales pour les applications où elles sont proches des auditeurs et/ou où une couverture contrôlée n’est pas nécessaire.
Caractéristiques

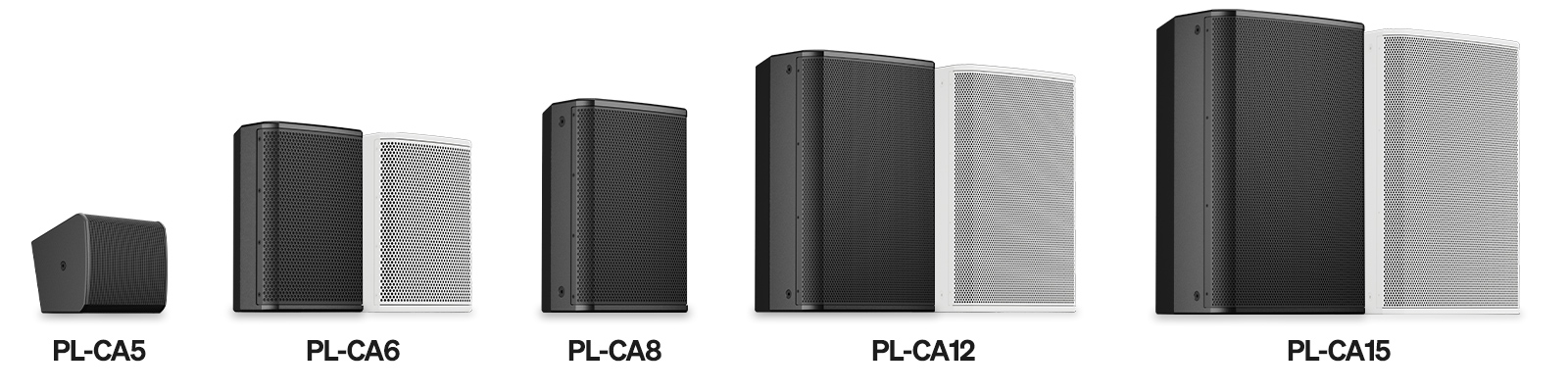

- Cinq tailles disponibles, pour une flexibilité optimale
- Boîtier en bois résistant aux intempéries (IP54), convenant à une exploitation en intérieur et en extérieur sous abri
- L’utilisation des amplificateurs en réseau 4 canaux Q-SYS CX-Q permet de bénéficier de modélisations d’enceintes et de filtres personnalisés assurant un déploiement plus rapide et de meilleures performances audio
Avantages
- Spécifiez un système adapté aux besoins de vos clients : Les enceintes Q-SYS de la Série PL sont disponibles en plusieurs modèles afin d’apporter la solution la plus adaptée à de nombreux espaces exigeant des performances audio élevées. Toutes les enceintes de la Série PL sont dotées d'un boîtier résistant aux intempéries (IP54), ce qui en fait un choix idéal pour les applications en intérieur ou en extérieur sous abri. L’utilisation des amplificateurs en réseau Q-SYS apporte un certain nombre d'avantages : modélisations d’enceintes personnalisées, fonctions de protection et télémétrie avancée, pour accélérer le déploiement et offrir une expérience optimale d'exploitation du système.
- Un contrôle et un suivi complets pour le spectacle : La plate-forme Q-SYS intègre un moteur de contrôle paramétrable complet, permettant de s'adapter à chaque utilisateur et de répondre précisément à l'ensemble de leurs besoins. Grâce à Q-SYS UCI Editor, créez une interface de contrôle utilisateur avancée pour les opérateurs du système audio. Elle peut contenir n'importe quelle combinaison de réglages de gain, de rappels de préréglages, d'indicateurs d'état, de données de supervision et bien plus. De même, Q-SYS Reflect Enterprise Manager permet de suivre et de gérer à distance l'intégrité de votre système depuis n'importe où ; un technicien hors site peut même identifier et résoudre les problèmes depuis n'importe quel navigateur Web.
- Une expérience Q-SYS sans accroc : Les enceintes de la Série PL font partie d'un catalogue complet de systèmes Q-SYS offrant une expérience audio, vidéo et de contrôle complète dans l'ensemble des salles. Que vous ayez besoin d'un renfort pour la musique dans votre salle de spectacle, d'une musique de fond dans des zones d’accueil ou des espaces annexes, d'améliorer la collaboration en salle de réunion, de distribuer des signaux audio à grande échelle ou d’intégrer/automatiser des appareils tiers, la plate-forme Q-SYS unifie tous ces éléments pour offrir une expérience globale personnalisée.
Applications
| SPECIFICATIONS | PL-CA5 | PL-CA6 | PL-CA8 | PL-CA12 | PL-CA15 |
| Enclosure Configuration | Two-way, full-range coaxial loudspeaker in bass reflex enclosure | ||||
| Tranducers | LF: 5 in (127mm), 1.5 in (38 mm) voice coil Coaxial tweeter: 1 in (25mm) voice coil | LF: 6 in (170 mm), 1.75 in (44.5 mm) voice coil Coaxial HF: compression driver, 1.4 in (35.5 mm) voice coil | LF: 8 in (200 mm), 2 in (50.8 mm) voice coil, neodymium Coaxial HF: compression driver, 1.4 in (35.5 mm) voice coil | LF: 12 in (320 mm), 3 in (72.6 mm) voice coil, neodymium Coaxial HF: compression driver, 3 in (76.2 mm) voice coil | LF: 15 in (380 mm), 3 in (72.6 mm) voice coil, neodymium Coaxial HF: compression driver, 3 in (76.2 mm) voice coil |
| Coverage | 110° conical DMT | 120° conical DMT | 125° conical DMT | 90° conical DMT | 85° conical DMT |
| System Bandwidth (-10 dB with EQ) | 72 Hz - 20 kHz (no subwoofer) | 61 Hz - 20 kHz (no subwoofer) | 63 Hz -20 kHz (no subwoofer) | 44 Hz -20 kHz (no subwoofer) | 37 Hz -20 kHz (no subwoofer) |
| System Sensitivity | 88 dB 1W/1m | 92 dB 1W/1m | 97 dB 1W/1m | 102 dB 1W/1m | 100.5 dB 1W/1m |
| Max SPL* (continuous) | 105 dB | 112 dB | 115 dB | 120 dB | 122 dB |
| Connectors | 1x Euroblock: Solid wire 14 AWG, 4 poles | 1x Euroblock: Solid wire 14 AWG, 4 poles | 2x Speakon NL4 1x Euroblock: Solid wire 8 AWG, 4 poles | 2x Speakon NL4 1x Euroblock: Solid wire 8 AWG, 4 poles | 2x Speakon NL4 1x Euroblock: Solid wire 8 AWG, 4 poles |
| Recommended Amplifiers | CX-Q 8K4 (up to 8 per ch) CX-Q 4K4 (up to 6 per ch) CX-Q 2K4 (up to 4 per ch) | CX-Q 8K4 (up to 4 per ch) CX-Q 4K4 (up to 3 per ch) CX-Q 2K4 (up to 2 per ch) | CX-Q 8K4 (up to 4 per ch) CX-Q 4K4 (up to 3 per ch) CX-Q 2K4 (up to 2 per ch) | CX-Q 8K4 (up to 4 per ch) CX-Q 4K4 (up to 2 per ch) CX-Q 2K4 (1 per ch) | CX-Q 8K4 (up to 4 per ch) CX-Q 4K4 (up to 2 per ch) CX-Q 2K4 (1 per ch) |
| Enclosure Material: | Exterior plywood | ||||
| Enclosure Color: | Black (RAL 9011) | ||||
| Weatherization | IP54 External plywood Stainless screws Treated grille vs. UV and corrosion Hydrophobic stainless steel mesh behind grille Polyurea Paint Input cup (IP65) sealing with gland | ||||
| Dimensions | 7.1 x 7.9 x 7.1 in (181 x 200 x 180 mm) | 12.5 x 8.7 x 7.1 in (316 x 220 x 180.5 mm) | 16.1 x 11 x 9.3 in (410 x 280 x 236 mm) | 23.5 x 15.7 x 13.8 in (597 x 400 x 350.4 mm) | 26 x 17.3 x 15.2 in (660 x 440x 386.5 mm) |
| Weight | 8.8 lb (4 kg) | 13.4 lb (6.1 kg) | 24 lb (10.9 kg) | 44 lb (20 kg) | 50.7 lb (23 kg) |
| Optional Accessories (sold separately) | PL-CA5-YM horizontal yoke mount PL-DC24-FM flush mount (ceiling or wall) | PL-CA6-YM horizontal yoke mount | PL-CA8-YM horizontal yoke mount | PL-CA12-YM horizontal yoke mount PL-CA12-SL Link to suspend PL-CA12 with PL-SUB15 | PL-CA15-YM horizontal yoke mount |
*1 m on-axis in free space; continuous IEC noise 6 dB crest factor into power rating
All specifications are subject to change without notice.
