NV-21-HU
Q-SYS Netzwerk-Video-Endpunkt
Der NV-21-HU aus der Q-SYS NV Serie ist der nächste Evolutionsschritt für native Video-Distribution auf der Q-SYS Plattform. Der NV-21-HU ist ein softwarekonfigurierbares Endgerät, das als Ein-Kabel-Lösung umfassende Möglichkeiten für Audio- und Video-Distribution, AV-Bridging und das Laden von Geräten über USB-C bietet. Durch die kompakten Abmessungen und die reduzierte Zahl von Ein-/Ausgängen eignet sich der NV-21-HU perfekt für kleinere Besprechungsräume, Lernumgebungen, das Gastgewerbe und Entertainment-Installationen. Der NV-21-HU lässt sich mit anderen Q-SYS NV Video-Endgeräten kombinieren und ermöglicht somit ein flexibles System-Design. Wie alle Q-SYS Produkte bietet der NV-21-HU native Integration und Steuerung für eine vereinfachte Konfiguration und Bedienung.
Features und Vorteile
Ein-Kabel-Lösung: Der Q-SYS NV-21-HU vereinfacht das Anwendererlebnis, indem er eine intuitive Integration verschiedenster Geräte ermöglicht. Eine einzige USB-C-Verbindung zum NV-21-HU reicht aus, um mit einem nutzereigenen Gerät Videoformate bis zu 4K60 4:4:4 über den Q-SYS Shift™ Video-Codec zu verteilen, Q-SYS Videokamera- und Audiosignale in eine unterstützte Conferencing-Anwendung1 zu integrieren und gleichzeitig das angeschlossene Gerät aufzuladen2.
Maximize Flexibility in Design & Specification: The NV-21-HU is software-configurable as an encoder or decoder in Q-SYS Designer Software and offers the ability to operate in either HDMI or USB-C mode, supporting a broader range of user devices without adapters or converters. In addition, the NV-21-HU supports the AV Bridging feature license as an AV bridging endpoint when needed. For a limited time, the AV Bridging feature license is included with the purchase of the NV-21-HU.
HDMI Mode: In HDMI mode, the NV-21-HU enables video distribution from the HDMI input and uses the USB-C connection to offer AV bridging and device charging.
USB-C Mode: In USB-C mode, the NV-21-HU enables video distribution, AV bridging and device charging via the USB-C connection.
Dual Streaming support (when set as encoder): Enables both the HDMI in and USB-C to encode separate video streams to the network (1080p maximum resolution). Supported in Q-SYS Designer Software v9.10 and above.
Optimale Größe: Der NV-21-HU bietet Systemplanern ein kompakteres Endgerät innerhalb der NV Serie. Die kleinere Ausführung und reduzierte Zahl an Ein-/Ausgängen (im Vergleich zum Q-SYS NV-32-H) ermöglichen einfache und skalierbare Designs für verschiedenste Anwendungen, wie beispielsweise in Besprechungsräumen, Lernumgebungen, im Gastgewerbe und im Unterhaltungsbereich.
Entwickelt für Q-SYS: Die Q-SYS Netzwerk-Endgeräte der NV Serie lassen sich nativ in die Q-SYS Plattform integrieren, die auf dem Q-SYS OS aufbaut – diese Software-Basis gewährleistet die Verwaltung der NV Endpunkte und aller anderen Q-SYS Produkte über eine einzige Anwendung. Die moderne IT-Architektur und die Entwickler-Tools der Q-SYS Plattform ermöglichen eine umfassende Integration von Drittanbieterprodukten, die von autorisierten Q-SYS Partnern entwickelt wurden, und bieten Zugriff auf umfangreiche Ressourcen einer weltweiten Community von Programmierern, die mit den Q-SYS Open Tools arbeiten.
1. Zur Aktivierung des AV-Bridging mit dem NV-21-HU wird die AV-Bridging Feature-Lizenz benötigt. Für eine begrenzte Zeit (bis zum Erscheinen von Q-SYS Designer Software v9.10) ist diese beim Kauf jedes NV-21-HU inbegriffen.
2. Zum Laden eines Geräts über den USB-C-Anschluss ist ein externes Netzteil erforderlich. Netzteil NV-21-PSU separat erhältlich.
Konfigurationsmöglichkeiten
Zum Vergrößern klicken
Zum Vergrößern klicken

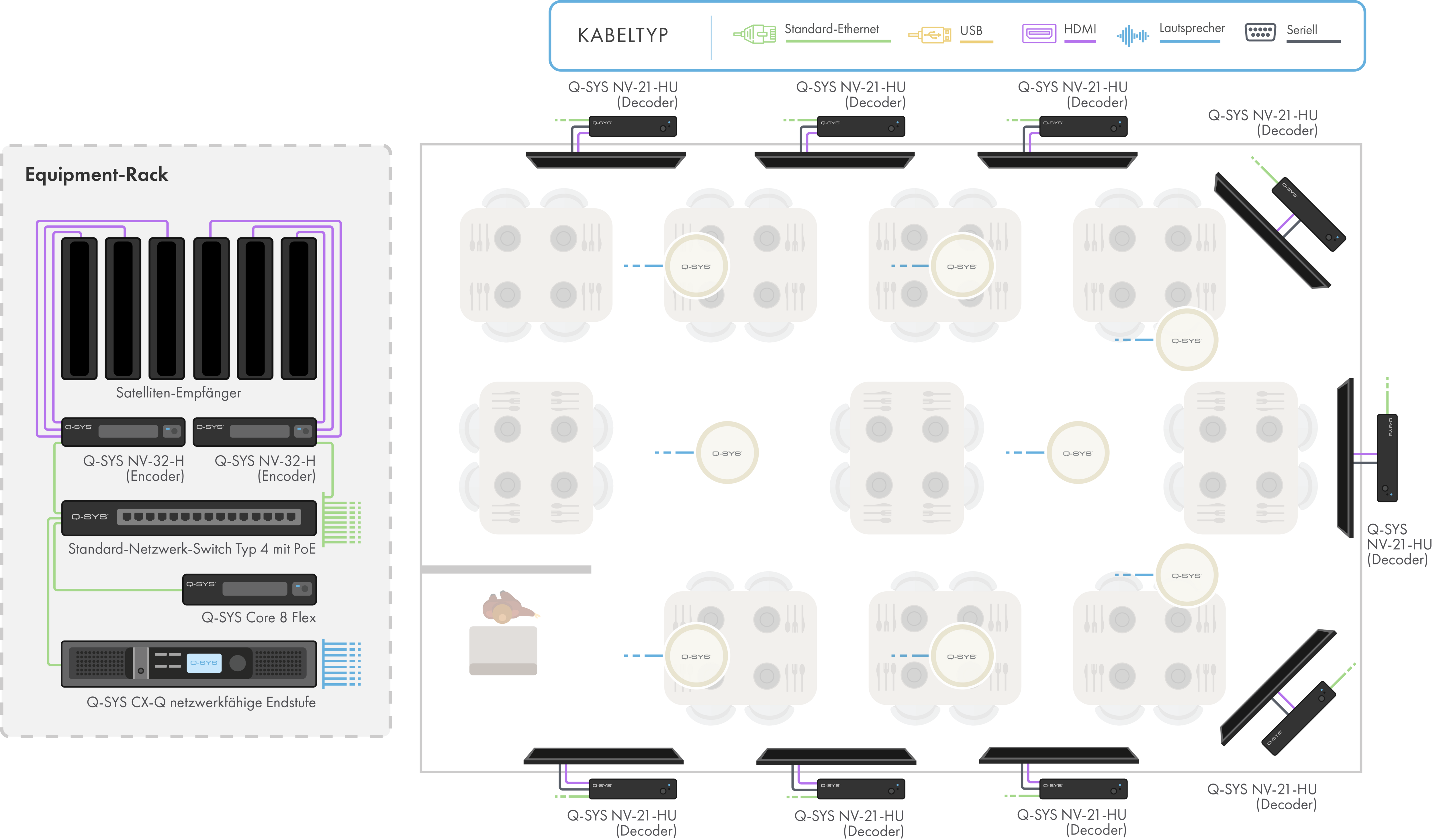

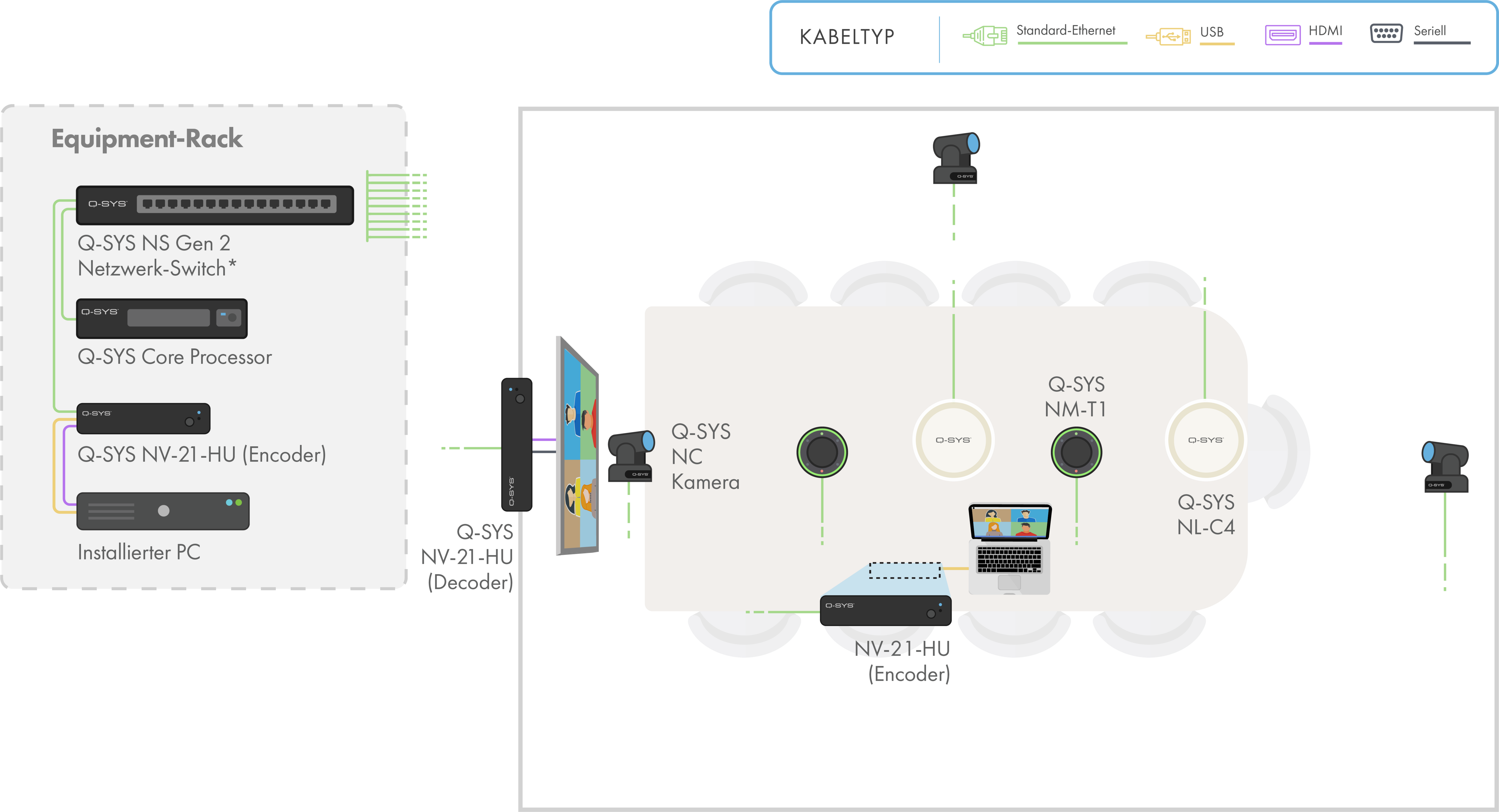

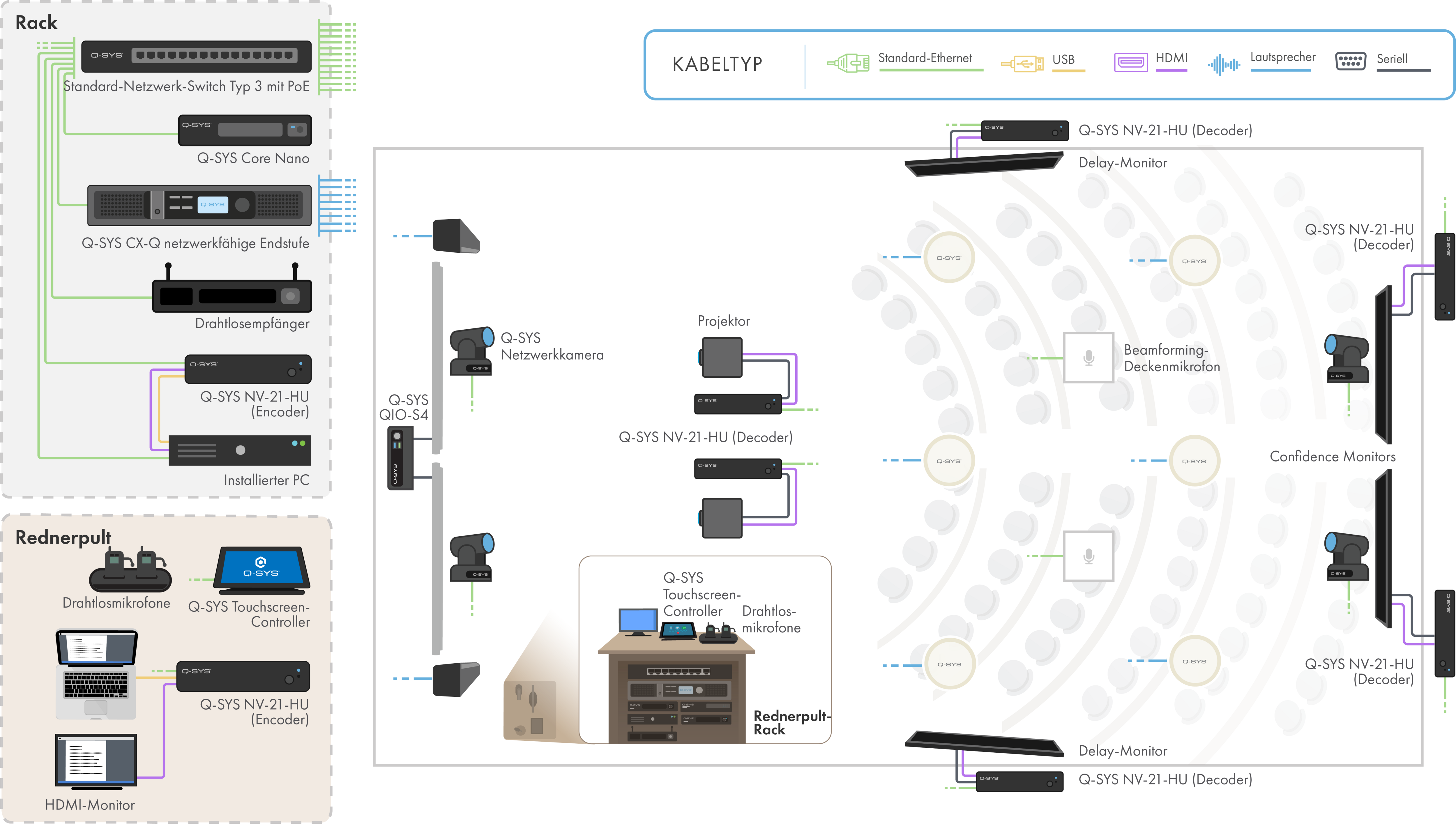

Anwendungsbeispiele
Zum Vergrößern klicken
Zum Vergrößern klicken
Zum Vergrößern klicken
Zum Vergrößern klicken
Specifications
| Video I/O | |||
| HDMI 2.0 inputs | 1x HDMI 2.0, capable of receiving input video formats up to 4K60 4:4:4 | ||
| USB-C Input | 1x USB 3.2 Gen 1x1 (5Gbps) Type-C Device Port - Supporting DisplayPort Alt-Mode (DP 1.4 Sink) - capable of receiving input video formats up to 4K60 4:4:4 | ||
| HDMI 2.0 Output | 1x HDMI capable of scaling and outputting video formats up to 4K60 4:4:4 | ||
| Scaler | HDMI output features a robust 4K60 4:4:4 scaler that can accomodate the most challenging resolution and frame rate conversions. | ||
| Audio I/O | |||
| HDMI inputs | 8-channel PCM audio1, Q-SYS routable | ||
| USB Type C input | 8-channel PCM audio1, 1x1 speakerphone1, 2x2 soundcard1, Q-SYS routable | ||
| HDMI outputs | 8-channel PCM audio1, Q-SYS routable | ||
| General | |||
| Dimensions | 7.3 x 5.2 x 1.2 in (185 x 131.5 x 30.5 mm) | ||
| Weight | 1.75 lbs (794 g) | ||
| Mounting options | Flexible surface mounting hardware included | ||
| Others | |||
| USB Type C input | USB 3.2 Gen 1x1 (5Gbps) Type-C Device Port - Supporting DisplayPort Alt-Mode (DP 1.4 Sink) - USB Power Delivery up to 65W3 | ||
| USB Type A input | USB HID Routing - 5 V DC 900 mA | ||
| LAN | 1000BASE-T, 2.5GBASE-T compliant | ||
| Power Over Ethernet | PoE Type 3, Class 5 (40W at PD, 45W at PSE)2 | ||
| Auxiliary Power Supply | 12V DC 9 A Power Supply. NV-21-PSU sold separately.3 | ||
| Environmental | |||
| Ambient operating temperature range | 0° to 40° C | ||
| Humidity | 5 to 90 RH % non-condensing | ||
| Storage temperature | -20° to 70° C | ||
| Expected Product lifecycle | 10 years | ||
1. Requires Q-SYS AV Bridging feature license. For a limited time, it is included with the purchase of each NV-21-HU (until the release of Q-SYS Designer Software v9.10).
2. When powered via PoE, the NV-21-HU cannot charge devices over the USB-C connection
3. An external power supply is required for any device charging over the USB-C connection.
